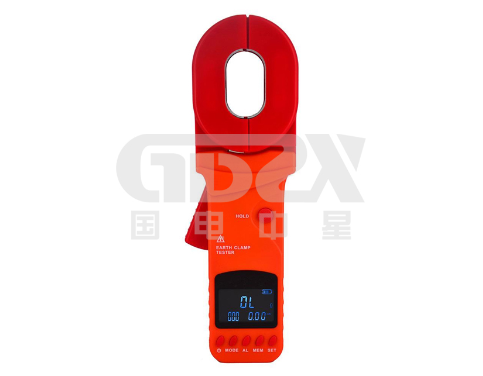

ZX3020系列鉗形接地電阻測試儀技術解析與應用

在電力系統安全運行中，接地電阻的精準測量直接關系到設備安全與人員防護。ZX3020系列鉗形接地電阻測試儀憑借其創新的技術設計和智能化功能，正在成為電力、通信、能源等行業的核心檢測工具。本文將深入解析這款革命性儀器的技術特性及其行業應用價值。

【產品核心技術解析】

1.智能人機交互系統
       采用4位LCD黑屏顯示技術，實現0.01Ω高分辨率與40A電流同步監測，配合動態背光調節功能，在強光或昏暗環境下均可清晰讀數。內置實時時鐘芯片確保每個檢測數據（支持500組存儲）都帶有精確時間戳，配合USB數據接口實現檢測報告的自動化生成。

2.全場景適應設計
      a.三重防護結構：IP54級防塵防水標準，內部采用硅膠減震框架，可承受3米跌落沖擊
      b. 寬域溫度補償：-10℃~40℃工作范圍內保持±(1%+3dgt)測量精度
     c.智能抗干擾模塊：搭載DSP數字濾波技術，在100A/m電磁干擾環境下仍可保證測量穩定

3.多參數綜合檢測能力
      突破傳統單功能檢測局限，集成：
      a. 0.01-1500Ω接地電阻測量
      b.40A級漏電流檢測
      c.100V接地電壓監測
       三合一功能模塊通過FPGA芯片實現參數快速切換，測量速度達2次/秒。

【行業應用場景】

1. 電力系統運維
     a.配網線路：帶電檢測桿塔接地電阻，識別腐蝕接地體
     b. 變電站：定期巡檢接地網導通狀態，預防跨步電壓風險
     c.新能源場站：光伏陣列、風機基礎接地系統質量評估

2.關鍵設施防護
    a. 加油站：連續監測儲罐接地系統，防范靜電積聚
    b. 數據中心：實時跟蹤機房等電位連接狀態，確保設備安全
    c.防雷工程：避雷針接地效能動態評估，符合IEC62305標準

3.特殊環境檢測
    a. 油田井場：在存在雜散電流干擾環境下進行接地網診斷
    b. 高山基站：-20℃低溫環境下的接地系統健康狀態評估
    c.沿海設施：高濕度鹽霧環境中的金屬接地體腐蝕監測

【技術創新亮點】

1.非接觸測量技術
    采用羅氏線圈原理，通過55mm×32mm異形鉗口設計，實現不開路測量，相比傳統三極法效率提升80%，特別適用于多點接地系統檢測。

2.安全防護體系
    a.雙重絕緣結構：3700V耐壓設計，滿足CAT IV 150V安全標準
    b. 智能預警系統：設置閾值自動報警，提前發現接地電阻劣化趨勢
    c. 電源管理系統：低功耗設計（<50mA），電池續航達200小時

3.智能化擴展功能
   a. PC端數據分析軟件：支持歷史數據趨勢分析、PDF報告自動生成
   b. 移動互聯模塊：選配藍牙傳輸，實現手機端實時監控
   c. 自診斷系統：開機自動檢測傳感器狀態，確保測量可靠性

【實測數據對比】

在國網某500kV變電站實測顯示：
    傳統搖表檢測單點耗時25分鐘，而ZX3020在保持0.5%精度的前提下，單點檢測時間縮短至8秒，且避免了停電檢測帶來的供電損失。

【技術發展展望】
    隨著IEC61557-1新標準的實施，ZX3020系列已率先集成無線測溫功能（可選模塊），未來將通過AI算法實現：

1.接地網腐蝕速率預測

2.動態負載下的接地性能模擬

3.基于大數據的地質環境適應性分析
     ZX3020系列鉗形接地電阻測試儀通過技術創新重新定義了接地檢測標準，其融合測量精度、操作效率、數據智能化的特點，正在推動電力設備檢測進入智慧物聯新時代。對于追求高效運維與本質安全的現代企業而言，這不僅是檢測工具升級，更是設備全生命周期管理的重要技術突破。
