非接觸式配電變壓器繞組材質識別技術原理與應用 —— ZX-BC188 技術解析

在配電變壓器質量管控的核心環節中，繞組材質的準確識別（銅或鋁）對設備性能、壽命及電網安全至關重要。傳統方法依賴出廠報告或破壞性抽檢，存在信息滯后、樣本偏差及設備損傷風險。ZX-BC188 變壓器繞組材質識別裝置的誕生，提供了一種無損、快速、精準的在線/在役檢測解決方案，為技術人員帶來了革命性的檢測手段。

一、 傳統痛點與 ZX-BC188 的創新突破

1.傳統困境：

依賴文件： 僅信任銘牌或報告，無法驗證實物真?zhèn)巍?/p>

破壞性抽檢： 解體檢修損傷設備、耗時長、成本高、樣本代表性有限。

經驗判斷： 依賴外觀、重量等粗略方法，誤差率高，缺乏科學依據。

2.ZX-BC188 的創新核心：

無損非接觸加熱： 直接作用于繞組出線端子導電桿（排），無需拆解變壓器，保持設備結構完整。

同步多參量測量： 在加熱過程中，實時同步采集關鍵電氣參數（如電阻、阻抗）和精確溫度數據。

智能算法判別： 內置軟件基于銅、鋁導體電阻溫度系數（TCR）的本質差異（銅約 0.004/℃，鋁約 0.0043/℃），自動分析加熱溫升與電氣參數變化的對應關系模型，直接輸出“銅”或“鋁”的科學判定結果。

二、 ZX-BC188 核心技術原理詳解

1.理論基礎：電阻溫度系數差異
銅和鋁材質的電阻值隨溫度變化的速率不同。ZX-BC188 的核心正是利用這一物理特性：

對被測端子施加可控、局部、快速的非接觸加熱（升溫速率 ≥ 8℃/分）。

高精度同步監測該端子的溫度變化（量程 0-100℃，精度 ±2℃）及對應的電阻等電氣參數變化。

在相同溫升條件下（如從 30℃ 升至 70℃），鋁繞組的電阻變化率明顯大于銅繞組（差異可達 10% 左右）。程序通過精密算法擬合測量曲線，計算實際溫度系數，并與預設的銅、鋁材質模型庫進行比對，實現自動識別。

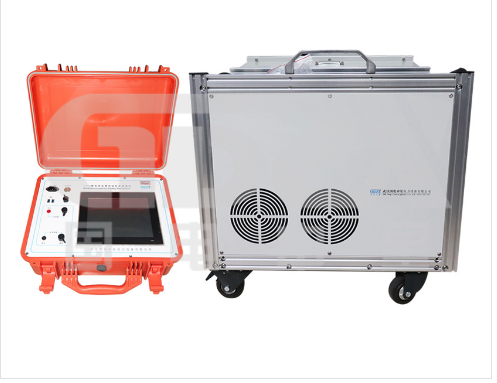

2.精準實現：系統構成與工作流程

非接觸加熱裝置： 產生定向能量（如感應渦流），安全、無損地加熱導電桿/排。

測量控制箱：

高精度傳感器： 采集溫度及關鍵電氣參數。

嵌入式控制器： 實時控制加熱功率、采集數據、運行核心判別算法。

工業觸摸屏 (10.4”)： 人機交互中樞。實時動態顯示溫度-時間曲線、電氣參數-時間曲線，操作直觀。最終結果（銅/鋁）直接醒目顯示在屏幕上。

測量軟件： 集成加熱控制、數據采集、曲線繪制、模型計算、結果判定與輸出功能。

三、 核心性能優勢與技術指標保障

1.無損高效： 非接觸式檢測，不破壞設備結構，單次檢測通常在幾分鐘內完成，顯著提升檢測效率。

2.結果可靠： 基于電阻溫度特性的物理原理，算法自動判別，排除人為經驗誤差，結果客觀可信。

3.操作便捷： 工業級觸摸屏一體化設計，流程清晰，數據顯示直觀，結果一目了然，降低對操作人員經驗的要求。

4.環境適應性強： 工作溫度 (-10℃ ~ +50℃)、濕度 (5%-90% RH，無凝露)、海拔 (≤2000m) 范圍寬，滿足現場復雜環境需求。

5.安全可控： 加熱溫度嚴格限制 ≤100℃，遠低于絕緣材料耐受極限，確保被測設備安全；系統電源適應性強 (380V±10%)。

四、 典型應用場景與操作流程

A.應用場景：

1.入網質檢： 對新采購配電變壓器進行 100% 材質復核，杜絕“以鋁代銅”。

2.在運設備抽檢： 對運行中的變壓器進行定期或?qū)ｍ棽馁|(zhì)核查，評估設備狀態。

3.故障分析溯源： 為繞組過熱、異常損耗等故障分析提供材質依據。

4.資產管理： 精準建立設備材質臺賬，為差異化運維、退役評估提供數據支撐。

B.操作流程簡述：

1.裝置可靠接地，連接 380V 電源。

2.將非接觸加熱裝置穩固安裝于待測變壓器繞組出線端子上。

3.通過觸摸屏啟動測試，設定參數（或使用默認值）。

4.系統自動執行：加熱 -> 同步測溫測電 -> 數據采集分析。

5.觸摸屏實時顯示溫升曲線、電氣參數變化曲線。

6.測試結束，屏幕清晰顯示“銅繞組”或“鋁繞組” 的判定結果。

7.保存或?qū)С鰷y試報告。

五、 總結與展望

ZX-BC188 變壓器繞組材質識別裝置，通過創新的非接觸式局部加熱與多參量同步測量技術，成功解決了配電變壓器繞組材質現場無損、快速、精準識別的行業難題。其基于電阻溫度系數差異的物理原理，結合高精度傳感與智能算法，為技術人員提供了科學、客觀、高效的檢測工具，將傳統依賴文件或破壞性抽檢的模式，升級為可現場實施的精準驗證模式。

該裝置的應用，極大強化了電網公司在變壓器入網關、在運設備質量管控、反竊電核查及故障分析等環節的技術能力，為提升配電網設備本質安全水平和精益化管理奠定了堅實基礎。隨著技術的持續優化和數據庫的積累，其在狀態評估、壽命預測等領域的潛力將進一步釋放，成為智能運檢不可或缺的利器。
